Име: Напрежение скоба
Тип: Задънена обтягане скоба
Обхват на механично натоварване: 40kN-90kN
Стандартна: BS3288,BS729
Материал: Горещо поцинкована стомана, алуминиева сплав
Приложение: Режийни електропроводи

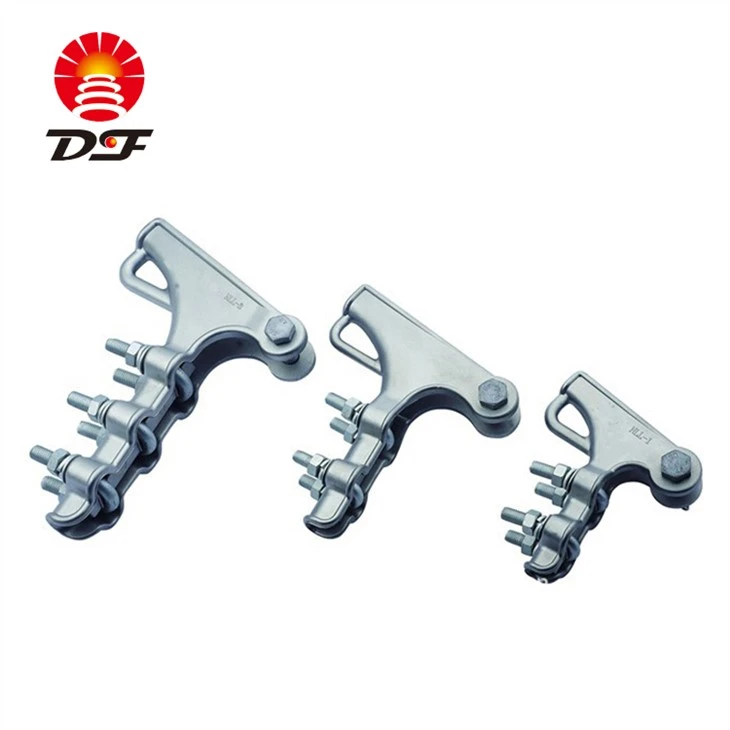

Обтягащата скоба е един тип обков за единично напрежение, който се използва за завършване на обтенционната връзка на проводник или кабел, и той осигурява механична поддръжка на изолатора и проводника. Обикновено се използва с прилепване като клевис и гнездо око на въздушните трансмисионни линии или разпределителни линии.
Болт тип напрежение скоба също се нарича задънена улица щам скоба или квадрант щам скоба.
В зависимост от материала, той може да бъде разделен на две серии: NLL серия напрежение скоба е изработена от алуминиева сплав, докато серията NLD е изработена от ковък желязо.
NLL обтягащата скоба може да бъде класифицирана по диаметъра на проводника, има NLL-1, NLL-2, NLL-3, NLL-4, NLL-5 (еднакви за серията NLD).
Основни параметри на обтягащата скоба:
NLL Серия Обтягащи скоби (изработени от алуминиева сплав)
Вид | Приложим Проводник(mm) | Размери(мм) | Номинално неуспешно натоварване (KN) | |||
L | Аз | C | d | |||
NLL-1 | 5.1-11.4 | 125 | 110 | 18 | 16 | 40 |
NLL-2 | 11.4-16 | 175 | 186 | 20 | 16 | 40 |
NLL-3 | 14.5-17.5 | 190 | 205 | 22 | 16 | 70 |
NLL-4 | 18-22.4 | 300 | 285 | 30 | 18 | 90 |
NLL-5 | 23-30 | 445 | 345 | 36 | 24 | 120 |
Обтягащи скоби от серия NLD (изработени от ковък желязо)
Артикул No. | Диаметър на Проводник(mm) | Размери(мм) | Болт | Крайна сила(кн) | ||||
D | C | L | Аз | Не. | Диа(мм) | |||
NLD-1 | 5.0-10.0 | 16 | 18 | 150 | 120 | 2 | 12 | 18 |
NLD-2 | 10.1-14.0 | 16 | 18 | 205 | 130 | 3 | 12 | 41 |
NLD-3 | 14.1-18.0 | 18 | 22 | 310 | 160 | 4 | 16 | 71 |
NLD-4 | 18.1-23.0 | 18 | 25 | 410 | 220 | 5 | 16 | 91 |
Нашите Услуги:
1. Богат опит в ODM и OEM
2. Отлично обслужване на едно гише
3. Висококачествени прецизни Персонализирани услуги за коване & Кастинг
4. Най-ниската цена
5. Строг контрол на качеството
6. Можем да го произвеждаме според изискванията на клиентите.
ЧЗВ:
В: Какви са основните ви продукти?
А: порцелан и композитни изолатори, хардуер от всички видове за приложения с високо напрежение и свързани с тях продукти.
В: Мога ли да взема няколко проби?
О: Да, примерна поръчка е на разположение за проверка на качеството и пазарен тест.
В: Приема ли вашата фирма персонализиране?
О: Приемаме OEM услуга.
В: Какви са гаранционните ви условия?
О: Предлагаме 24 месеца гаранционни условия.
В: Имате ли услугата тест и одит?
О: Да, имаме одит услуга , и проба\ рутинни\ тип тест доклади.
В: Предоставяте ли проба? Безплатно ли е?
О: Ако пробата е ниска стойност, ще предоставим безплатната проба с събиране на товари. Но за някои извадки с висока стойност трябва да съберем таксата за пробата,таксата за пробата може да се върне на клиента, ако те направят официална поръчка.
Популярни тагове: опъваща скоба
